Описание

Конструктор для самостоятельной сборки компьютера ZX-EVO 1010.

Новый проект Евгения Лозового ZXEVO.1010 rev.A1 — клон ZX Evolution на двух платах 10×10см под стандартный мини-корпус.

Основные характеристики:

— Полная совместимость по прошивкам/конфигурациям/софту с ZX Evolution revC
— Слот карт памяти SD или microSD
— PS/2 порты клавиатуры и мыши
— VGA выход видео
— VDAC2
— TSFM (моно выход) на двух чипах YMF288
— NeoGS
— SounDrive
— Встроенный MIDI синтезатор + выход для подключения внешнего синтезатора
— WiFi (ZiFi)
— RTC
— Магнитофонный вход 3.5мм
— 1xDB9 разъём для сега-джойстиков
— Питание через USB Type C
— Корпус G738 или G706

Ссылка на документацию автора:

https://github.com/UzixLS/zxevo1010-board

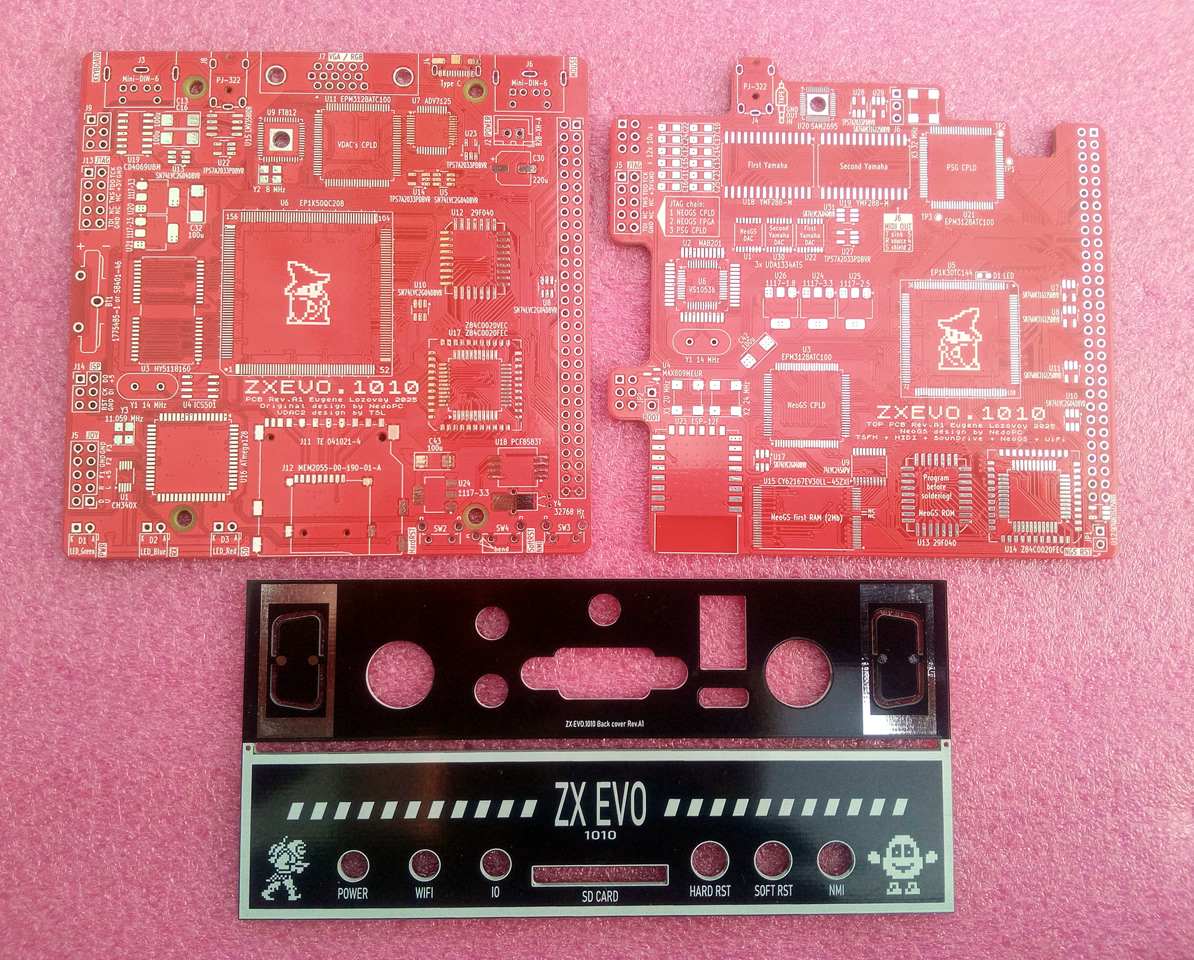

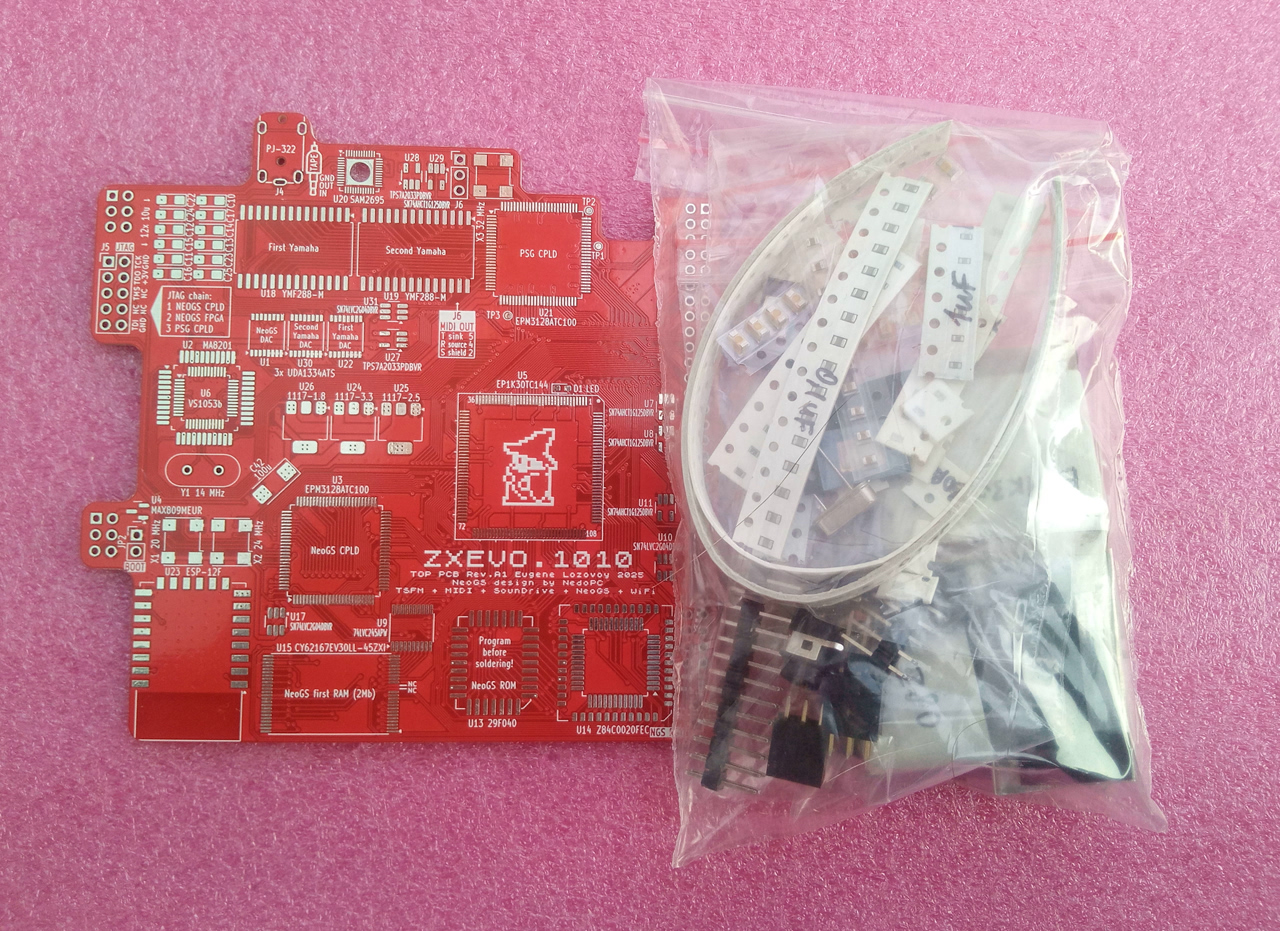

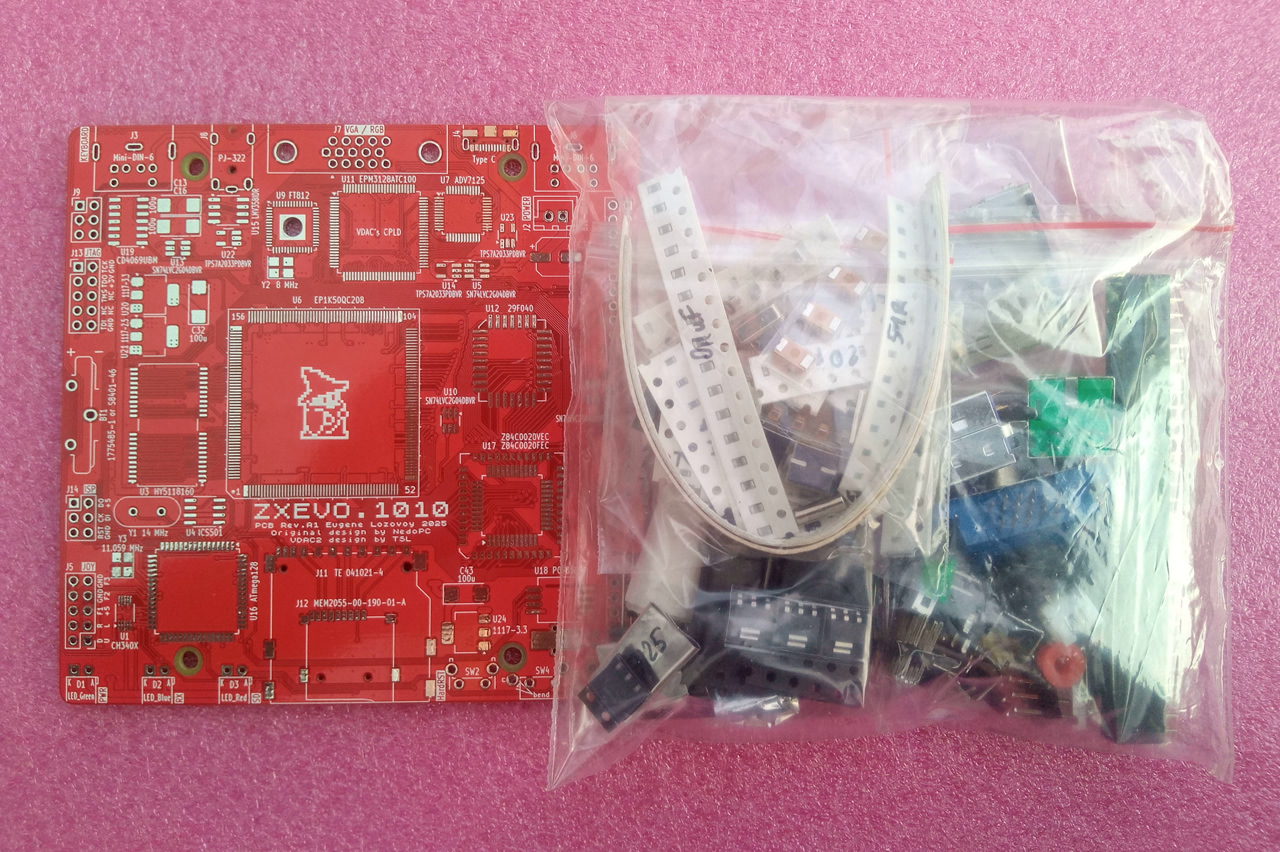

Платы красного цвета rev. A1, панели для корпуса черного цвета.

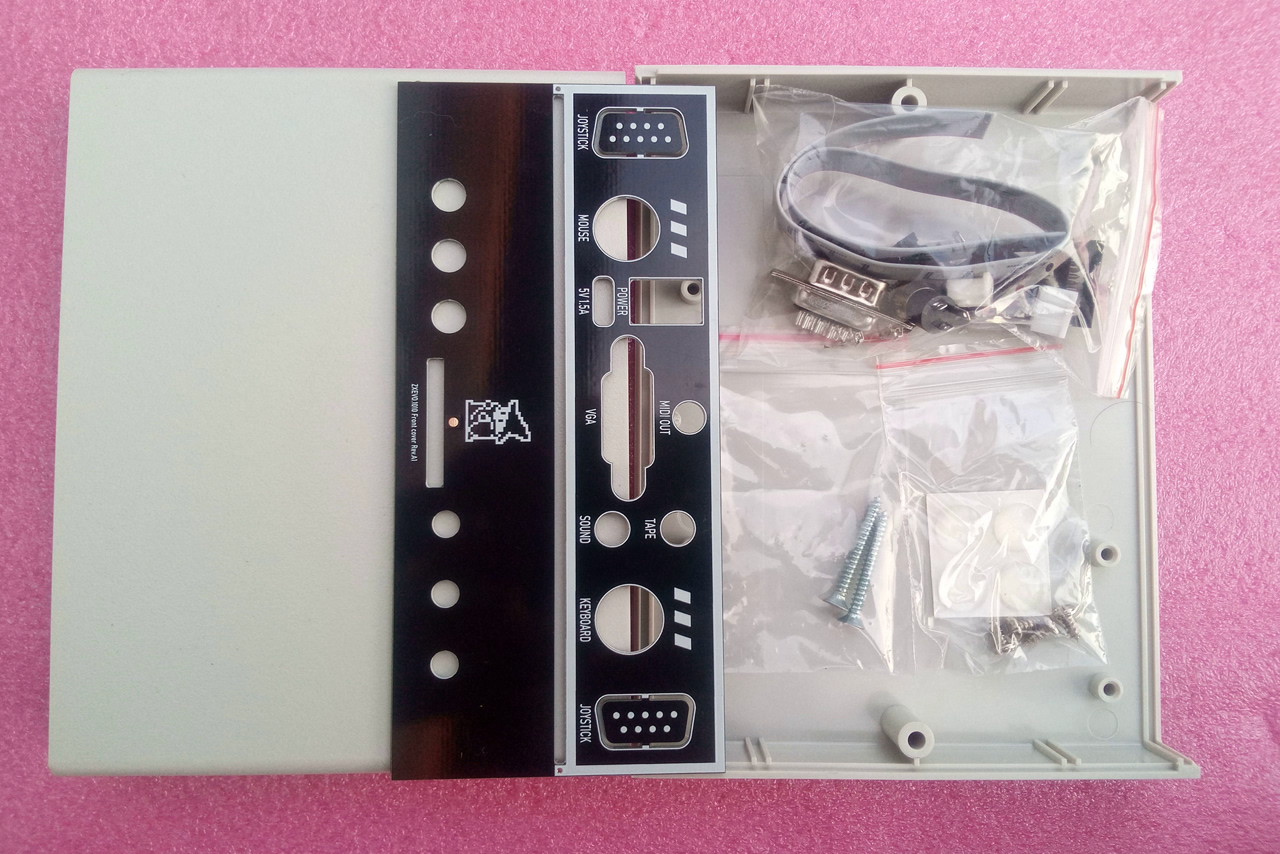

Корпус GAINTA G738.

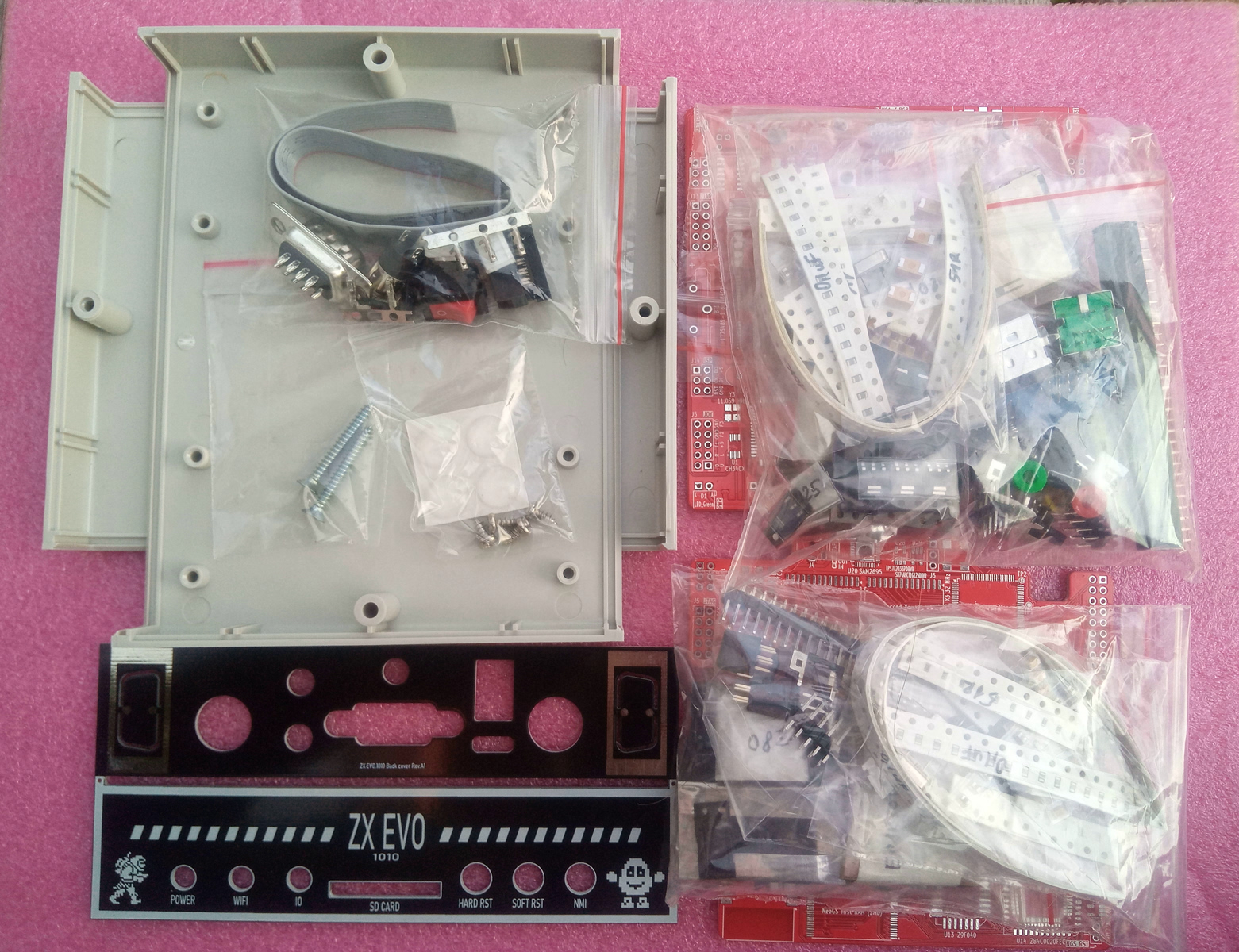

В наборе платы, корпус, панели, все детали, которые устанавливаются на платы и на панели, крепежные элементы, ножки для корпуса.
В общем практически все для сборки законченного варианта компьютера.
ПЗУ ZX-EVO и NeoGS прошиты.
