FDD Emulator для ZX Spectrum — компактная версия с LCD1602
Компактный эмулятор дисковода для ZX Spectrum и его клонов на базе ATmega328P. Поддерживает чтение и запись образов TRD через удобный 16×2 LCD дисплей (контроллер PCF8574), предлагая простой и компактный интерфейс для загрузки софта pcbway.com+8pcbway.com+8pcbway.com+8.
🔗 Подробнее и скачивание файлов (Gerber, BOM и пр.): FDD Emulator for ZX Spectrum LCD1602 compact на PCBWay
Для отправки отзыва вам необходимо авторизоваться.
⚠ Внимание: этот BOM составлен пользователями.
Он может содержать ошибки или неточности.
Пожалуйста, проверяйте перед оформлением заказа.
Красный цвет — элемента нет в наличии.
Оранжевый цвет — количество элементов меньше чем нужно для проекта.
Зелёный цвет — элемент отсутствует, но он в категории «в пути».

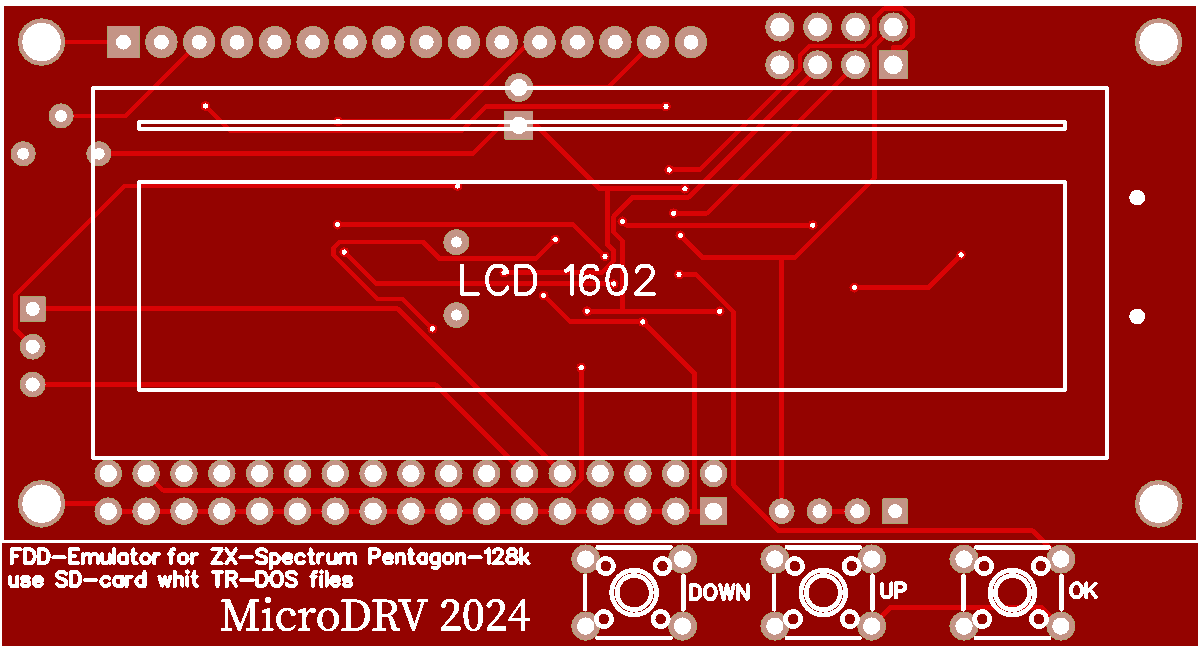

Проект: Конструктор FDD Emulator для ZX Spectrum(компакт) #1496(красная маска)
| Элемент | Кол-во | Действие |
|---|---|---|
| AMS1117-3.3V SOT-223 #78 | ||
| ATMEGA328PB-U QFP32(Китай) | ||
| LCD 1602A LCD-1602-5V | ||
| PCF8574T | ||
| Кнопка 6*6*15 | ||
| Разъём DC2 2.54MM 34пин | ||
| Транзистор SS8050 SOT-23 |
В связи с низким спросом в магазине chipkin.ru и существенным падением продаж, проект переводится в режим исключительно распродажи. В течение ближайших шести месяцев новых поставок не будут. Прошу не обращаться с просьбами возобновить завоз товара — я не вижу смысла продолжать дальнейшее развитие данного проекта. Также в Китае находятся заказные печатные платы и большая партия плат для магазина; сроки их доставки в РФ мне пока неизвестны. Если кто-то хочет отказаться от своих заказов — напишите, пожалуйста, на электронную почту. Сайт магазина продолжит работать, так как на нём размещена «Барахолка». Прошу прощения перед теми, кого подвёл. Я заранее предупреждал, что ситуация может завершиться таким образом. Спасибо всем за поддержку. Желаю всего наилучшего.
angel5a –
Плата, по сути, представляет не самую удачную и наспех сделанную разводку для давнего проекта https://github.com/EvgeniyRU/ZX_FDD_Emulator (из него же можно и прошивку собрать) — та же мега, тот же резисторный делитель для карточки, тот же дисплей через преобразователь интерфейса.
Недостатки:
— Места на плате предостаточно, но разъем питания расположен слишком близко к гребёнке FDD интерфейса (расстояние между ними 2.54мм). Как итог, только туда можно распаять и воткнуть только простые гребёнки.
— Расположение деталей, разводка земли, питания и сигнальных проводников вызывает только один вопрос — «Почему?» Ощущение, что «блокировочный конденсатор» и «топология печатной платы» просто бессмысленные наборы слов.
При этом, вариант платы, созданные ещё 8 лет назад (ссылка есть в проекте по ссылке выше) лишён этих недостатков.
Плата рабочая, тут претензий нет, но это полный провал оптимизации здравого смысла за 8 лет. Лучше смотреть в сторону других реализаций, если не требуется именно такой формфактор.
