Конструктор MSX SRAM cartridge #1491(синяя маска)

Конструктор MSX SRAM cartridge #1491(синяя маска)

(1 отзыв клиента)

⚠️ Этот товар временно недоступен для заказа
Подробнее в Telegram

✅ Купи конструктор и получи скидку до 50% на печатную плату
💡 Внимание: Этот товар является конструктором и продаётся комплектом с элементами, которые автоматически добавляются в корзину. Полная стоимость проекта с BOM будет рассчитана и отображена в корзине. Цена при наличии всех элементов из ВОМ: 517,2₽.
*BOM-список элементов для сборки платы.

Срок изготовления: 3 рабочих дня

Добавьте ещё одну такую же плату и получите 50% скидки на вторую!
Категории: , Продавец:Pavel
Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.

Описание

Наш телегамм чат

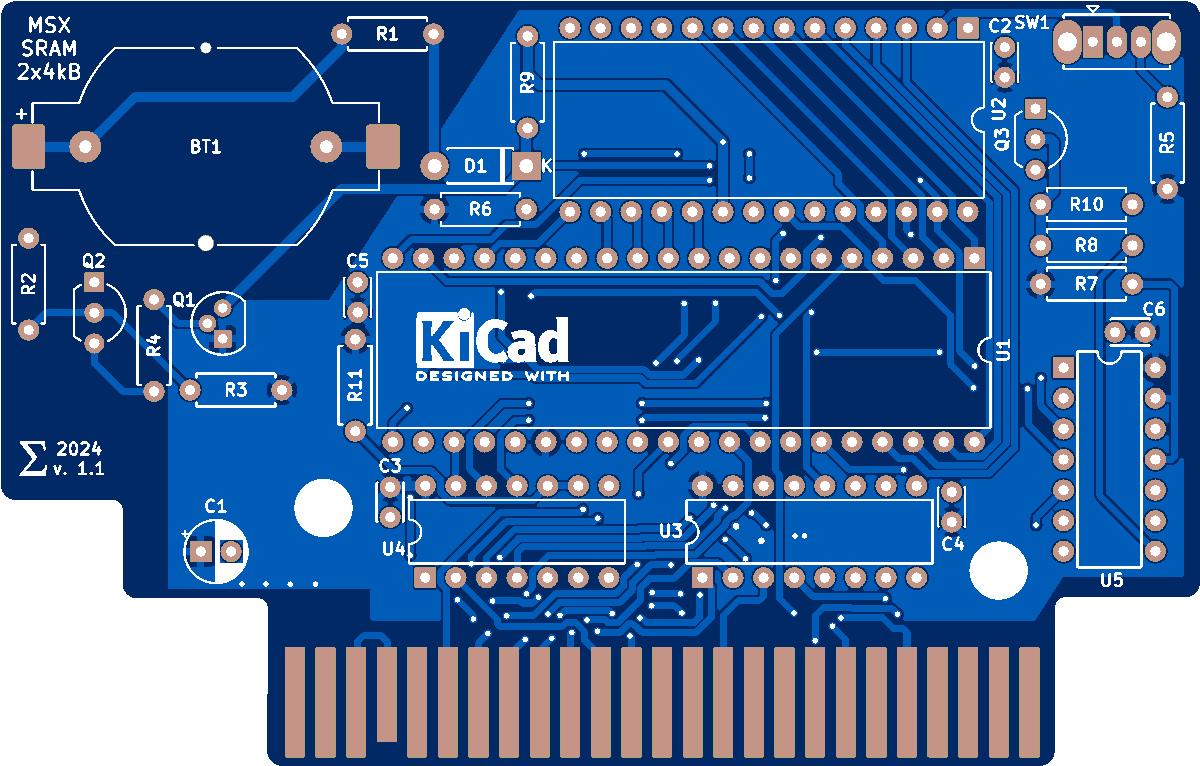

💾 SRAM-картридж 2×4 КБ для MSX

Проект: SRAM-cartridge-2x4kB на GitHub
Автор: ArtChit

Миниатюрный картридж для MSX, содержащий две независимые SRAM-ячейки по 4 КБ каждая. Предназначен для экспериментов с внешней памятью и адресацией в слотах MSX.

Особенности:

  • 2 блока SRAM по 4 КБ (на одной плате)

  • Чтение/запись по выбранным адресам

  • Проект выполнен в KiCad (включены схемы и платы)

📎 Исходники, схемы, Gerber-файлы и BOM доступны по ссылке:
👉 github.com/ArtChit/SRAM-cartridge-2x4kB

191

1 отзыв на Конструктор MSX SRAM cartridge #1491(синяя маска)

  1. sigma72 –

    Комментарий к проекту: делалось как реплика дата-картриджей Sony HBI-55 и Yamaha UDC-01 с небольшими модификациями. В этом качестве совместимо с софтом для SFG-05 (+ рядом программ Ямахи для их музыкального оборудования) и некоторыми машинами Sony, которые умеют сохранять на картридж BASIC-программу (последнее пока не проверено для данной схемы). Память работает через порты PPI, поэтому никак в слотовую память не отображается, для сохранения в играх не подходит. Память нужна на 100-150 нс, 70 нс работает при обращении из Бейсика, но глючит на софте SFG-05.

Добавить отзыв

⚠ Внимание: этот BOM составлен пользователями. Он может содержать ошибки или неточности. Пожалуйста, проверяйте перед оформлением заказа.
Красный цвет — элемента нет в наличии.
Оранжевый цвет — количество элементов меньше чем нужно для проекта.
Зелёный цвет — элемент отсутствует, но он в категории «в пути».

Проект: Конструктор MSX SRAM cartridge #1491(синяя маска)

ЭлементКол-воДействие
11DQ04 DO-41
74HCT04N (КР1564ЛН1)
74LS138 (К555ИД7)
74LS32N (К555ЛЛ1)
HM6264-10 DIP
P8255 DIP40( демонтаж)
Конденсаторы CT4-10% X7R 5.08mm 63V (длинные выводы) — : 100nF-104
Транзистор 2N2222 TO-92 0.6A/30V NPN
