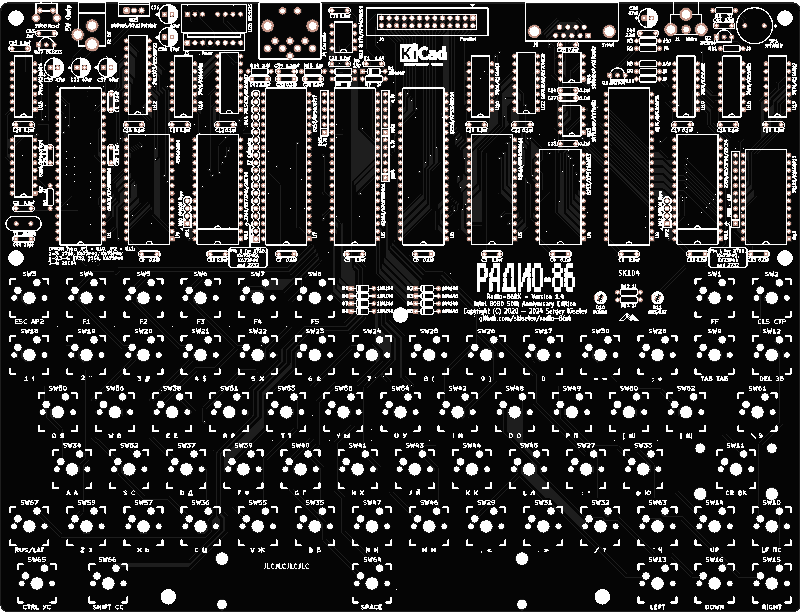

Конструктор Радио РК86 #359(1248)(черная маска)
Конструктор Радио РК86 #359(1248)(черная маска) — изображение 2

Конструктор Радио РК86 #359(1248)(черная маска)

(4 отзыва клиентов)

⚠️ Этот товар временно недоступен для заказа
Подробнее в Telegram

✅ Купи конструктор и получи скидку до 50% на печатную плату
💡 Внимание: Этот товар является конструктором и продаётся комплектом с элементами, которые автоматически добавляются в корзину. Полная стоимость проекта с BOM будет рассчитана и отображена в корзине. Цена при наличии всех элементов из ВОМ: 4.290,7₽.
*BOM-список элементов для сборки платы.

Срок изготовления: 3 рабочих дня

Категории: , Продавец:Pavel
Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.

Описание

Наш телегамм чат

Голая печатная плата.

https://github.com/skiselev/radio-86rk

4 487

4 отзыва на Конструктор Радио РК86 #359(1248)(черная маска)

  1. Вячеслав Шуров –

    Плата хорошая, все номиналы резисторов и конденсаторов подписаны, микросхемы то же. Запитал от обычного АТХ блока питания через переходник, 7905 для -5 на плате есть. Запустилась сразу без всяких бубнов.

  2. kav_san –

    Собрал. Все заработало сразу. Загрузка через аудиовход работает. Запитал через разъем на плате(+12В, -12В, +5В). В планах установить преобразователь на базе МТ3608.

  3. Hemul –

    Разъём под магнитофон какой-то не такой. Те что раньше ставили не подходят. Есть в чип-дип , но цена 350р.

  4. rubios –

    Собрал, заработала сразу без проблем и без настройки. Все номиналы деталей подписаны на плате. Питание 5В. Поставил повышающий регулируемый преобразователь MT3608 Китайский 35р., настроил его выход на 12в. Добавил в цепь ключа преобразователя через 0.1мкф пару диодов в обратную полярность, получилось -12в, далее 7905 для -5в, в результате получил питание для 8080 с минимальными затратами). Плата работает стабильно, потребляет 5В 700 мА. Игры грузятся со звуковой карты без проблем.

Добавить отзыв

⚠ Внимание: этот BOM составлен пользователями. Он может содержать ошибки или неточности. Пожалуйста, проверяйте перед оформлением заказа.
Красный цвет — элемента нет в наличии.
Оранжевый цвет — количество элементов меньше чем нужно для проекта.
Зелёный цвет — элемент отсутствует, но он в категории «в пути».

Проект: Конструктор Радио РК86 #359(1248)(черная маска)

ЭлементКол-воДействие
2716(демонтаж)
7404 (К155ЛН1)
74LS138 (К555ИД7)
74LS373 (К555ИР22)
7905 TO220
DS1233-5 TO-92
HM62256LP-10 DIP
P8253-5(оригинал, демонтаж)
P8255 DIP40( демонтаж)
Гнездо DR9(папа)
Гнездо RCA AV1-8.4-3A — : Желтый
Гнездо питания 5.5×2.5мм DC-012
Диод 1N4148 D0-35 (аналог КД522Б)
К155ИР13 #P
К155ЛА3 #K5
К155ТМ2 #А2
К555ЛИ1 #P
Кварцевые резонаторы HC-49S/HC-49U — frequency: 16MHz
Кнопка «Cherry MX»
Конденсатор 0.1uF(104) 50V
Конденсаторы электролитические #2 — : 47uF*25v 5x12mm
КР140УД608 #K2
КР155ИЕ4 #P
КР155ЛП5 #P
КР170АП2 #А
КР580ВВ51(8251) DIP #P
КР580ВГ75(8275) DIP #А
КР580ВИ53
КР580ВМ80 (8080) DIP40 #B
КР580ВТ57(8257) DIP #К8
КР580ГФ24(8224) DIP #К5
Резисторные сборки A10 — : (103) 10K
Транзистор 2N3904 TO-92
